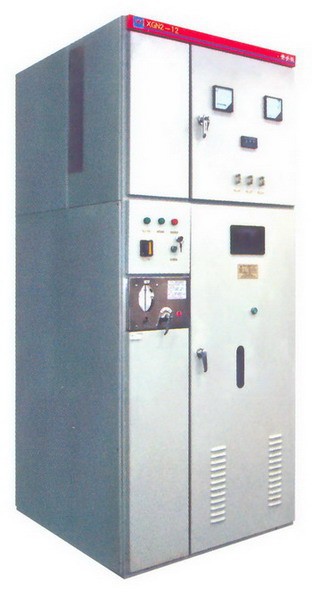

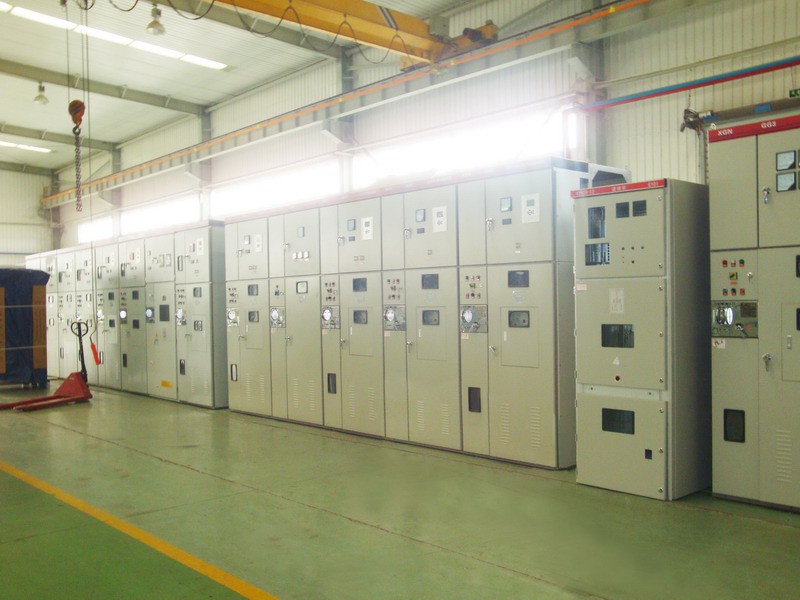

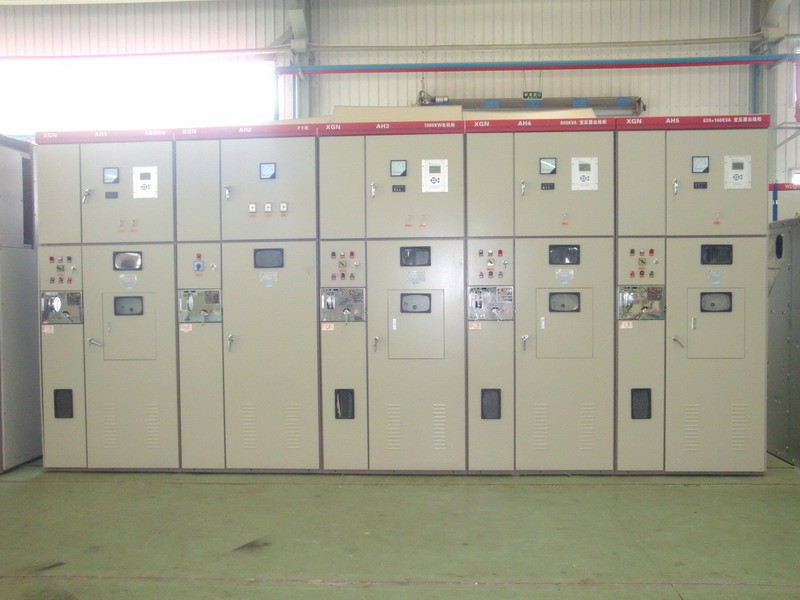

XGN2 tok-stílusú, rögzített fém-zárt gyűrűMainUserke
Általánosítás
XGN2-10 Case--stílusú, rögzített fémmel zárt gyűrűs főegység (kapcsolóberendezés) főként 3,6, 7,2 és 12KV, 3 fázisú váltakozó áramú, 50 Hz-es tápellátás fogadására és elosztására szolgál beltéri rendszerben. Kifejezetten olyan esetekben alkalmazható, amikor gyakori műveletekre van szükség. A kapcsolóberendezés megfelel a GB3906 állami szabványnak és az IEC298 nemzetközi szabványnak, és szigorú "öt megelőző" zár funkcióval rendelkezik.
A főkapcsoló ZN28A-12 szegmens típusú vákuum-megszakítót Cd10 elektromágneses működési mechanikával, CT8/CT19A (B) rugós működési mechanikát, ZN28-12 sorozatú integrált vákuummegszakítót (CD17 elektromágneses működési mechanikával, CT17/CT17/CT19) vagy Zcuva19 rugós megszakítót alkalmaz2 megszakító. A leválasztó kapcsoló GN30-10 forgó stílust és GN22-10 nagyáramú leválasztó kapcsolót alkalmaz.
Használati feltételek
Környezeti hőmérséklet: -25 fok és +40 fok között
Relatív páratartalom: napi átlag 95% vagy egyenlő havi átlag Kevesebb vagy egyenlő 90%
Tengerszint feletti magasság: 1000 m vagy annál kisebb
Nincs tűz, robbanásveszély, súlyos szennyezés, vegyi erózió vagy erős rengés.
A földrengés magnitúdója kisebb vagy egyenlő, mint 8
Főbb műszaki paraméterek
A kapcsolóberendezés főbb műszaki paraméterei (1. táblázat)
|
Nem. |
Név |
Egység |
Adat |
|||
|
1 |
Névleges feszültség |
KV |
3,6,10 |
|||
|
2 |
Névleges áram |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Névleges frekvencia |
Hz |
50 |
|||
|
4 |
Névleges rövidzár{0}}áram(érvényes érték) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Névleges érett stabil áram (csúcsérték) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Névleges dinamikus stabil áram (csúcsérték) |
kA |
40 |
80 |
100 |
|
|
7 |
Névleges teljesítmény-frekvencia-tűrő feszültség |
Inter-poláris /poláris a földhöz |
kV |
42 |
||
|
inter-törés |
kV |
48 |
||||
|
8 |
Névleges villámütéstűrő feszültség |
Inter-poláris /poláris a földhöz |
kV |
75 |
||
|
inter-törés |
kV |
85 |
||||
|
9 |
Névleges termikus idő |
s |
4 |
|||
|
10 |
Védelmi fokozat |
1P2X |
||||
|
11 |
Vázlat méretei |
mm |
1100*1200*2650 (lásd a megjegyzést) |
|||
Jegyzet:nagyáramú szekrény méretei: 1200 * 1200 * 2650 (Bypass gyűjtősín szekrény vázlat mérete 1100 (1200 * 1900 * 2650 (névleges áram 2000 A felett, szélesség 1200))
A vákuummegszakítók főbb paraméterei (2. táblázat)
|
Nem. |
Név |
Egység |
Adat |
|
1 |
Névleges feszültség |
kV |
12 |
|
2 |
Névleges áram |
A |
630,1000,1250,2500,3150 |
|
3 |
Névleges frekvencia |
Hz |
50 |
|
4 |
Névleges rövidzár{0}}kikapcsolási áram (érvényes érték) |
kA |
20,25,31.5,40 |
|
5 |
Névleges érett stabil áram (csúcsérték) |
kA |
20,25,31.5,40 |
|
6 |
Névleges rövidzár{0}}áram kapcsoló (csúcsérték) |
kA |
40,50,80,100 |
|
7 |
Névleges csúcsérték toleranciaáram (csúcsérték) |
kA |
40,50,80,100 |
|
8 |
Névleges teljesítmény frekvencia tolerancia feszültség |
kV |
42/1 perc-Inter-poláris polár a földhöz viszonyítva; 48/1 perc-Köz-törés |
|
9 |
Névleges villámütéstűrő feszültség |
kV |
75-Inter-poláris a föld felé; 85-Inter-törés |
|
10 |
Legutóbbi névleges{0}}zárlat |
S |
4 |
|
13 |
A névleges kapacitáscsoportok kikapcsolják az áramot |
A |
630 |
|
14 |
Névleges vissza-vissza kapacitás csoport kikapcsolási áram |
A |
400 |
|
15 |
A névleges rövidzár{0}}kikapcsolási áram ideje |
idő |
30 |
|
16 |
Mechanikai élettartam |
idő |
10000 |

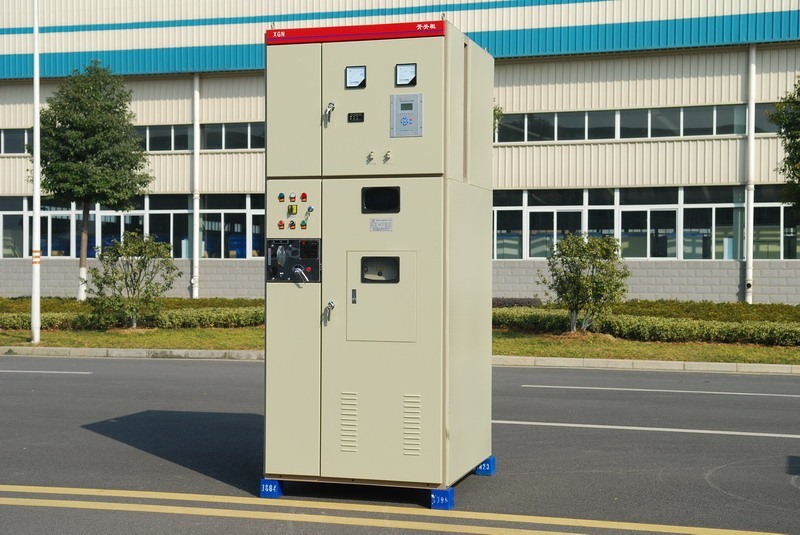

Szerkezeti jellemzők
- Ez a kapcsolóberendezés fémházból{0}}zárt szerkezet. A GB3906 nemzeti szabványnak és az IEC298 nemzetközi szabványnak megfelelően, IP2X védelmi fokozat. A fém-zárt szerkezet hatékonyan megakadályozza, hogy a behatolók és az emberi test megérintse az elektromos és a működési alkatrészeket, ha rövidzárlatot{7}} okozna.
- A szekrénynek kétféle felépítése van: (1)acél szöghegesztés (2) profilrúd összeszerelés. A szekrényen belül találhatók a megszakítók, buszok, kábelek és relé elhelyezésére szolgáló helyiségek. Minden helyiséget vaslemezek választanak el.
A megszakító helyiség a szekrény alján található, nyomásmentesítő csatornával. Ha van benne elektromos ív, a gáznyomás a csatornán keresztül szabadulhat fel.
A buszbár helyisége a szekrény hátsó részén található. Ezeket a vonalakat epikote szigetelők támogatják (8000N vagy annál nagyobb). A fő gyűjtősín a felső szigetelőkapcsoló kapcsaihoz csatlakozik.
A kábeltér a szekrény alsó részén található. A kábelek az állványokra vannak rögzítve. Ez a helyiség kommunikátorként szolgál, amikor a fő összekötő vonalat kommunikációs-orientáltra tervezték.
Nem használnak poláris ---poláris vagy poláris--- szigetelőtáblákat (vagy összetett szigetelőanyagokat). Ha az oszlopok közötti vagy az oszlop és a föld közötti légszigetelési távolság kisebb vagy egyenlő, mint 125 mm, akkor 8000 N vagy annál nagyobb mechanikai szilárdságú porcelán tartószigetelőket kell alkalmazni. Ezek az intézkedések nagyobb szigetelési szilárdságot és hosszú távú stabilitást biztosítanak-.
A megszakítók, mind a felső, mind az alsó szigeteléskapcsolók, a földelőkapcsolók és az ajtók közötti reteszelő mechanizmusok kényszerített mechanikus reteszelő rendszert alkalmaznak, hogy teljes mértékben megfeleljenek az „öt{0}}megelőzési” biztonsági követelménynek.
Az egység támogatja a kétoldalas{0}}karbantartást, és nem igényel falra szerelést. Az elülső hozzáférés lehetővé teszi a másodlagos alkatrészek ellenőrzését és a működési mechanizmusok, reteszek, sebességváltó alkatrészek és megszakítók karbantartását, míg a hátsó hozzáférés a gyűjtősín és a kábelrekesz karbantartásához. A belső világítás megkönnyíti a megfigyelést a szekrényen belül, és az ajtók alatt a réz földelő sínek a szekrény szélességével párhuzamosan vannak elhelyezve.
A termék megfelel az I. Feltétel követelményeinek, így alkalmas gyakori fagyos és minimális szennyeződésű környezetekbe.
A kapcsolóberendezés tipikus vázlatának felépítése és az összméret
| 1. busz bár helyiség | 2. nyomásmentesítő csatorna | 3. méteres szoba |
| 4. kombinált kapcsolóterem | 5. kézi működtetés és reteszelés mechanika | 6. a főkapcsoló helyiség |
| 7. elektromágneses vagy rugós mechanika | 8. sínek földelése | 9. kábelszoba |
